Absolutes Messverfahren

Beim absoluten Messverfahren steht der Positionswert unmittelbar nach dem Einschalten des Messgeräts zur Verfügung und kann jederzeit von der Folge-Elektronik abgerufen werden. Ein Verfahren der Achsen zum Ermitteln der Bezugsposition ist nicht notwendig. Diese absolute Positionsinformation wird aus der Massstabteilung ermittelt, die als serielle Codestruktur aufgebaut ist. Eine separate Inkrementalspur wird für den Positionswert interpoliert und gleichzeitig zum Erzeugen eines optionalen Inkrementalsignals verwendet.

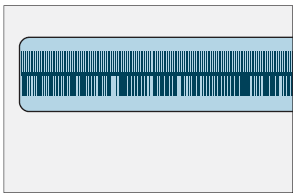

Schematische Darstellung einer Codestruktur mit zusätzlicher Inkrementalspur (Beispiel für LC 485):

1

2



Quelle: wikipedia®
